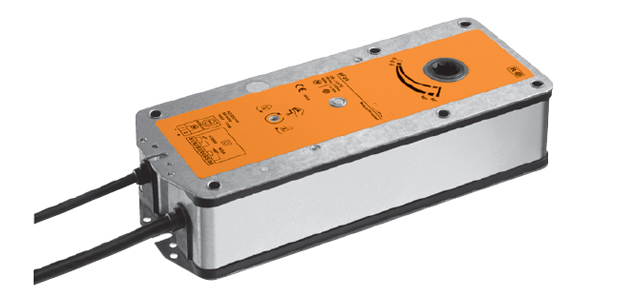

BF230-T

В наличии

Электроприводы с термодатчиком для противопожарных клапанов и клапанов дымоудаления. 220 В; откр./закр.

BF230-T

Электроприводы с термодатчиком для клапанов: противопожарных и дымоудаления. 220 В; откр./закр.

Примечание: приводы применяются для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

Крутящий момент 18/12 Нм
Управление : открыто / закрыто
2 встроенных вспомогательных переключателя

Технические характеристики

Электрические параметры
Номинальное напряжение	230 В~ 50/60 Гц
Диапазон номинального напряжения	198…264 B~
Расчетная мощность	11 ВА I макс. 0,5 А при t = 5 мс
Функциональные данные
Крутящий момент: двигатель пружина	Мин. 18 Нм Мин. 12 Нм
Направление вращения	Выбирается установкой L/R
Угол поворота Макс. 95°,	(включая 5° предварительного взвода пружины на заводе изготовителе)
Индикация положения	Механический указатель
Вращение клапана	Через передающее звено 12 мм (возможно 10 мм с адаптером)
Время поворота: двигатель пружина	≈ 16 с (при t° окр. ср. = 20°С)
Уровень шума: двигатель пружин	Макс. 45 дБ ≈ 62 дБ
Безопасность
Класс защиты	II (все изолировано)
Степень защиты корпуса	IP54
Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды выше +75° С
Температура окружающей cреды	–30° ... +50 °C
Температура хранения	–40° ... +80 °C
Техническое обслуживание	Не требуется
Размеры / вес	Размеры См. на след. странице
Размеры / вес
Размеры	См. на след. странице
Вес	2800

Принцип работы изделия

Как работает изделие?

В электроприводе воздушной заслонки BF есть заслонка клапана. Когда она перемещается в рабочее положение, тогда же взводится пружина. Когда подача питания прекращается, заслонка возвращается в исходное положение.

Какие особенности сигнализации положений заслонки?

В комплектацию электропривода входят два микропереключателя: с их помощью происходит сигнализация конечных положений. Определить промежуточное положение можно при помощи механического указателя.

Как управлять заслонкой?

Есть два способа — вручную или фиксирование в любом положении. Разблокировать заслонку можно в ручном режиме или в автоматическом (происходит при подаче питания на поворотный привод BF).

Ограничения в поставках

Приводы продаются только производителям противопожарных и дымовых клапанов.

Примечание по безопасности

Ограниченное использование

Использование электропривода разрешено только в тех областях, которые указаны в спецификации устройства. В частности, ни в коем случае нельзя применять его на воздушных судах.

Установка

Возможна только на заводе-изготовителе. Ответственность за качество и долговечность клапана лежит именно на производителе.

Возможность ремонта

Электропривод BF230-T запрещено вскрывать потребителям: в нём нет комплектующих, которые можно самостоятельно починить или установить заново. Вскрытие устройства допускается только производителем.

Возможность отсоединения кабеля

Исключена. Запрещена ввиду правил техники безопасности.

Особенности утилизации

Утилизация электропривода BF230-T с бытовыми отходами недопустима. Это связано с особенностями комплектации устройства. Утилизация проходит в соответствии с правилами страны, где находится владелец.
