Электроприводы с термодатчиком для противопожарных клапанов и клапанов дымоудаления. 24 В; откр./закр.

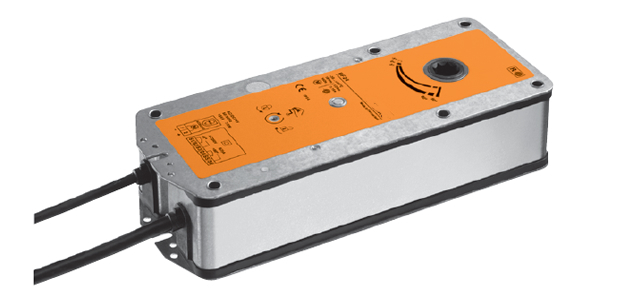

BF24-T

Электропривод BF24-T предназначен для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

  • Крутящий момент 18/12 Нм
  • Номинальное напряжение 24 В ~/= , 230 В~
  • Управление : открыто / закрыто
  • 2 встроенных вспомогательных пере- ключателя

Технические характеристики

Электрические параметры

Номинальное напряжение

24 В~ 50/60 Гц

24=

Диапазон номинального напряжения

19,2…28,8 В~

21,6…28,8 В=

Расчетная мощность

10 ВА

I макс. 8,3 А при t = 5 мс

Функциональные данные

Крутящий момент:

двигатель

пружина



Мин. 18 Нм

Мин. 12 Нм

Направление вращения

Выбирается установкой L/R

Угол поворота Макс. 95°,

(включая 5° предварительного взвода пружины на заводе изготовителе)

Индикация положения

Механический указатель

Вращение клапана

Через передающее звено 12 мм (возможно 10 мм с адаптером)

Время поворота:

двигатель

пружина



≈ 16 с (при t° окр. ср. = 20°С)

Уровень шума:

двигатель

пружин

Макс. 45 дБ

≈ 62 дБ

Безопасность

Класс защиты

III (для низких напряжений)

Степень защиты корпуса

IP54

Безопасная температура

Защитное положение заслонка занимает при температуре окружающей среды выше +75° С

Температура окружающей cреды

–30° ... +50 °C

Температура хранения

–40° ... +80 °C

Техническое обслуживание

Не требуется

Размеры / вес

Размеры

См. на след. странице

Вес

2800



ОСОБЕННОСТИ ИЗДЕЛИЯ

  • Принцип действия При перемещении заслонки клапана BF24 в нормальное рабочее положение в воздушной заслонке взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.
  • Сигнализация положений Устройство воздушной заслонки содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана.
  • Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
  • Ручное управление Возможно ручное управление заслонкой электропривода, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на поворотное устройство.
  • Примечание Приводы воздушной заслонки поставляются только заводам – изготовителям противопожарных и дымовых клапанов.

ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ

  • Не разрешается применение электропривода в областях, выходящих за рамки, указанные в спецификации, особенно для применения на воздушных судах.
  • Данный электропривод устанавливается на клапан только на заводе-изготовителе. Завод-изготовитель несет полную ответственность за работоспособность клапана.
  • BF24 можно вскрывать только на заводе-изготовителе. Устройство не содержит частей, которые могут быть переустановлены или отремонтированы потребителями.
  • Кабель не может быть отсоединен от устройства.
  • Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
