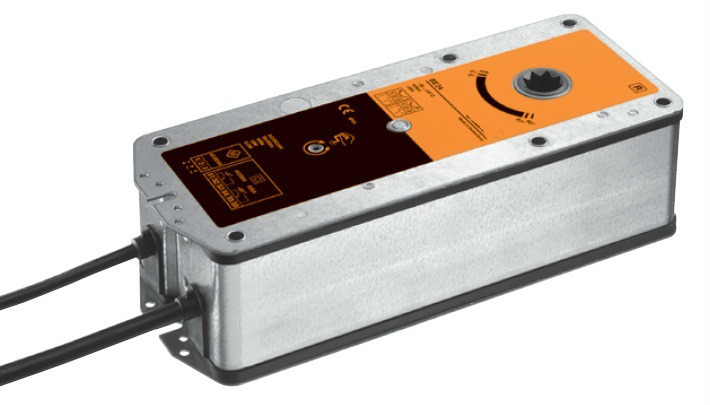

Электроприводы для противопожарных клапанов. 24 В; откр./закр.; для клапанов дымоудаления

BE24

предназначены для установки на противопожарных нормально-закрытых и дымовых клапанах систем противодымной вентиляции. Возможно удаленное управление приводом: для этого используется контроллер либо панель оператора через шину данных.

  • Угол поворота 90°;
  • Управление: открыто/закрыто;
  • Два встроенных вспомогательных переключателя;
  • Передающее звено 12 мм
  • Вес: 2700 г.

Технические характеристики привода BE24

Электрические параметры

Номинальное н-жение

24 В ~ 50/60 Гц

Диапазон номинального напр.

19,2…28,8 В ~

21,6…28,8 В =

Пороговое напряжение вкл./выкл.:

мин. вкл.

макс. выкл.



19,2 B ~ / 21,6 В=

6,5 B ~ / 6,5 В=

Расчетная мощность

18 ВА Iмакс 8,2 А при t = 5мс

Потребляемая мощность:

- во время вращения

- в состоянии покоя



12,0 Вт

<0,5 Вт

Соединение

питание

вспомогательные переключатели



Кабель 1 м, 3х0,75 мм2

Кабель 1 м, 6х0,75 мм2

Вспомогательные переключатели

точки переключения

точность сигнализации

Два однополюсных с двойным переключением 1 мА…6А, 5В=…250 В ~

3°, 87° (относится к 0…90°)

± 2°

Функциональные данные

Блокирующий момент:

- динамический

- статический



40 Нм

50 Нм

Крутящий момент

40 Нм (номинальное напряж.)

Направление вращения

Выбирается установкой L/R

Угол поворота

Макс. 100° (включая дополнительных 5° в конечных положен.)

Индикация положения

Механический указатель

Время поворота

<60с для 90°

Уровень шума

Макс. 62 дБ

Безопасность

Класс защиты

III (для низких напряжений)

Степень защиты корпуса

IP54

Температура окружающей среды

-30…+50°С

Температура хранения

-40…+80°С

Техническое обслуживание

Не требуется



Вес

2700 г



Устройство электропривода:

  • принцип действия - двухпозиционное управление устройствами осуществляется при помощи двухпроводной схемы; электроприводы защищены от перегрузок и поэтому могут находиться под напряжением в конечном режиме длительное время;
  • направление вращения - направление вращения зависит от конфигурации системы;
  • сигнализация положений - электропривод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана; промежуточные режимы заслонки определяется по механическому указателю;
  • защитная функция - защитная функция гарантируется в рамках температурных значений, показанных на диаграмме.
