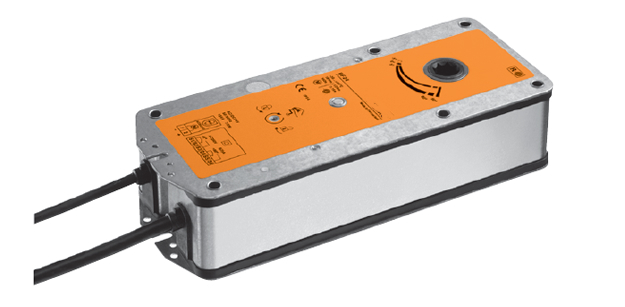

BF230

В наличии
Электроприводы для противопожарных клапанов и клапанов дымоудаления. 220 В; откр./закр.

BF230

Электроприводы для клапанов: противопожарных и дымоудаления. 220 В; откр./закр.

Примечание: приводы применяются для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

  • Крутящий момент 18/12 Нм
  • Управление : открыто / закрыто
  • 2 встроенных вспомогательных переключателя

Технические характеристики

Электрические параметры

Номинальное напряжение

230 В~ 50/60 Гц

Диапазон номинального напряжения

198…264 B~

Расчетная мощность

11 ВА I макс. 0,5 А при t = 5 мс

Функциональные данные

Крутящий момент:

двигатель

пружина



Мин. 18 Нм

Мин. 12 Нм

Направление вращения

Выбирается установкой L/R

Угол поворота Макс. 95°,

(включая 5° предварительного взвода пружины на заводе изготовителе)

Индикация положения

Механический указатель

Вращение клапана

Через передающее звено 12 мм (возможно 10 мм с адаптером)

Время поворота:

двигатель

пружина



≈ 16 с (при t° окр. ср. = 20°С)

Уровень шума:

двигатель

пружин

Макс. 45 дБ

≈ 62 дБ

Безопасность

Класс защиты

II (все изолировано)

Степень защиты корпуса

IP54

Безопасная температура

Защитное положение заслонка занимает при температуре окружающей среды выше +75° С

Температура окружающей cреды

–30° ... +50 °C

Температура хранения

–40° ... +80 °C

Техническое обслуживание

Не требуется

Размеры / вес

Размеры См. на след. странице

Размеры / вес

Размеры

См. на след. странице

Вес

2800



Принцип работы изделия

  • Как работает изделие?

В электроприводе воздушной заслонки BF есть заслонка клапана. Когда она перемещается в рабочее положение, тогда же взводится пружина. Когда подача питания прекращается, заслонка возвращается в исходное положение.

  • Какие особенности сигнализации положений заслонки?

В комплектацию электропривода входят два микропереключателя: с их помощью происходит сигнализация конечных положений. Определить промежуточное положение можно при помощи механического указателя.

  • Как управлять заслонкой?

Есть два способа — вручную или фиксирование в любом положении. Разблокировать заслонку можно в ручном режиме или в автоматическом (происходит при подаче питания на поворотный привод BF).

  • Ограничения в поставках

Приводы продаются только производителям противопожарных и дымовых клапанов.

Примечание по безопасности

  • Ограниченное использование

Использование электропривода разрешено только в тех областях, которые указаны в спецификации устройства. В частности, ни в коем случае нельзя применять его на воздушных судах.

  • Установка

Возможна только на заводе-изготовителе. Ответственность за качество и долговечность клапана лежит именно на производителе.

  • Возможность ремонта

Электропривод BF230   запрещено вскрывать потребителям: в нём нет комплектующих, которые можно самостоятельно починить или установить заново. Вскрытие устройства допускается только производителем.

  • Возможность отсоединения кабеля

Исключена. Запрещена ввиду правил техники безопасности.

  • Особенности утилизации

Утилизация электропривода BF230   с бытовыми отходами недопустима. Это связано с особенностями комплектации устройства. Утилизация проходит в соответствии с правилами страны, где находится владелец.
