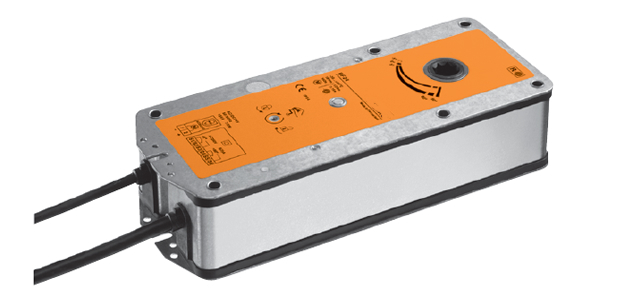

BF24

В наличии

Электроприводы для противопожарных клапанов и клапанов дымоудаления. 24 В; откр./закр.

BF24

Электропривод BF24 предназначен для управления противопожарными нормально открытыми (огнезадерживающими) клапанами, установленными в системах кондиционирования, общеобменной, местной и технологической вентиляции.

Крутящий момент 18/12 Нм
Номинальное напряжение 24 В ~/= , 230 В~
Управление : открыто / закрыто
2 встроенных вспомогательных пере- ключателя

Технические характеристики

Электрические параметры
Номинальное напряжение	24 В~ 50/60 Гц 24=
Диапазон номинального напряжения	19,2…28,8 В~ 21,6…28,8 В=
Расчетная мощность	10 ВА I макс. 8,3 А при t = 5 мс
Функциональные данные
Крутящий момент: двигатель пружина	Мин. 18 Нм Мин. 12 Нм
Направление вращения	Выбирается установкой L/R
Угол поворота Макс. 95°,	(включая 5° предварительного взвода пружины на заводе изготовителе)
Индикация положения	Механический указатель
Вращение клапана	Через передающее звено 12 мм (возможно 10 мм с адаптером)
Время поворота: двигатель пружина	≈ 16 с (при t° окр. ср. = 20°С)
Уровень шума: двигатель пружин	Макс. 45 дБ ≈ 62 дБ
Безопасность
Класс защиты	III (для низких напряжений)
Степень защиты корпуса	IP54
Безопасная температура	Защитное положение заслонка занимает при температуре окружающей среды выше +75° С
Температура окружающей cреды	–30° ... +50 °C
Температура хранения	–40° ... +80 °C
Техническое обслуживание	Не требуется
Размеры / вес
Размеры	См. на след. странице
Вес	2800

ОСОБЕННОСТИ ИЗДЕЛИЯ

Принцип действия При перемещении заслонки клапана BF24 в нормальное рабочее положение в воздушной заслонке взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.
Сигнализация положений Устройство воздушной заслонки содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана.
Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
Ручное управление Возможно ручное управление заслонкой электропривода, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на поворотное устройство.
Примечание Приводы воздушной заслонки поставляются только заводам – изготовителям противопожарных и дымовых клапанов.

ЗАМЕЧАНИЯ ПО БЕЗОПАСНОСТИ

Не разрешается применение электропривода в областях, выходящих за рамки, указанные в спецификации, особенно для применения на воздушных судах.
Данный электропривод устанавливается на клапан только на заводе-изготовителе. Завод-изготовитель несет полную ответственность за работоспособность клапана.
BF24 можно вскрывать только на заводе-изготовителе. Устройство не содержит частей, которые могут быть переустановлены или отремонтированы потребителями.
Кабель не может быть отсоединен от устройства.
Устройство содержит электрические и электронные компоненты, в связи с чем недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
